안녕하세요. mic14ey입니다.
오늘은 로켓 노즐을 만들어 보았습니다.
제가 만든 노즐은 드 라발 노즐(또는 수렴 발산형 노즐)로 위와 같은 형태입니다.
가스의 열 에너지를 운동 에너지로 변환하여 압축성 유체를 초음속으로 가속하는 역할을 수행한다고 합니다.
그럼, 실제로 제작을 해 보도록 하겠습니다.
사용한 재료는 다음과 같습니다.

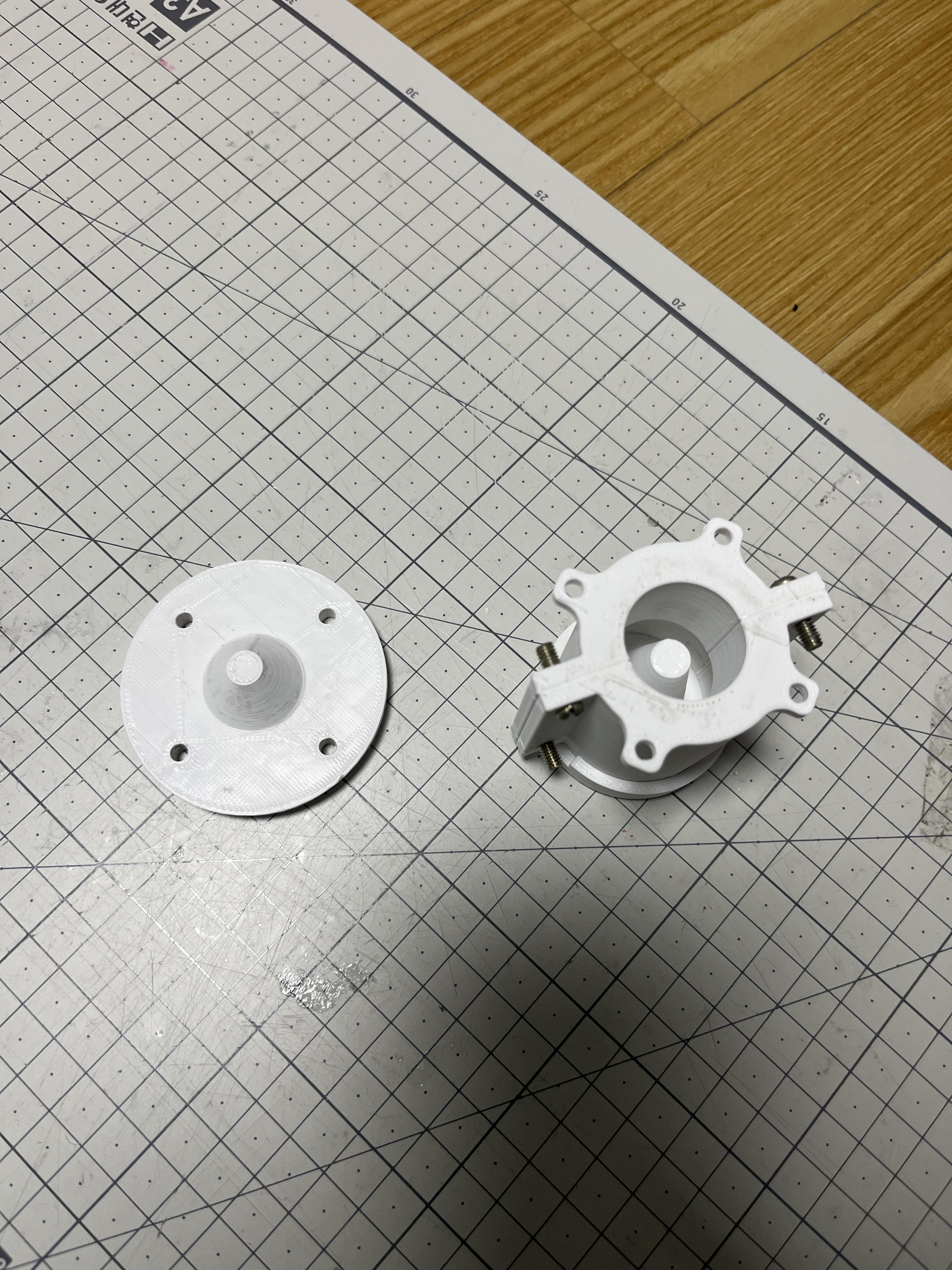

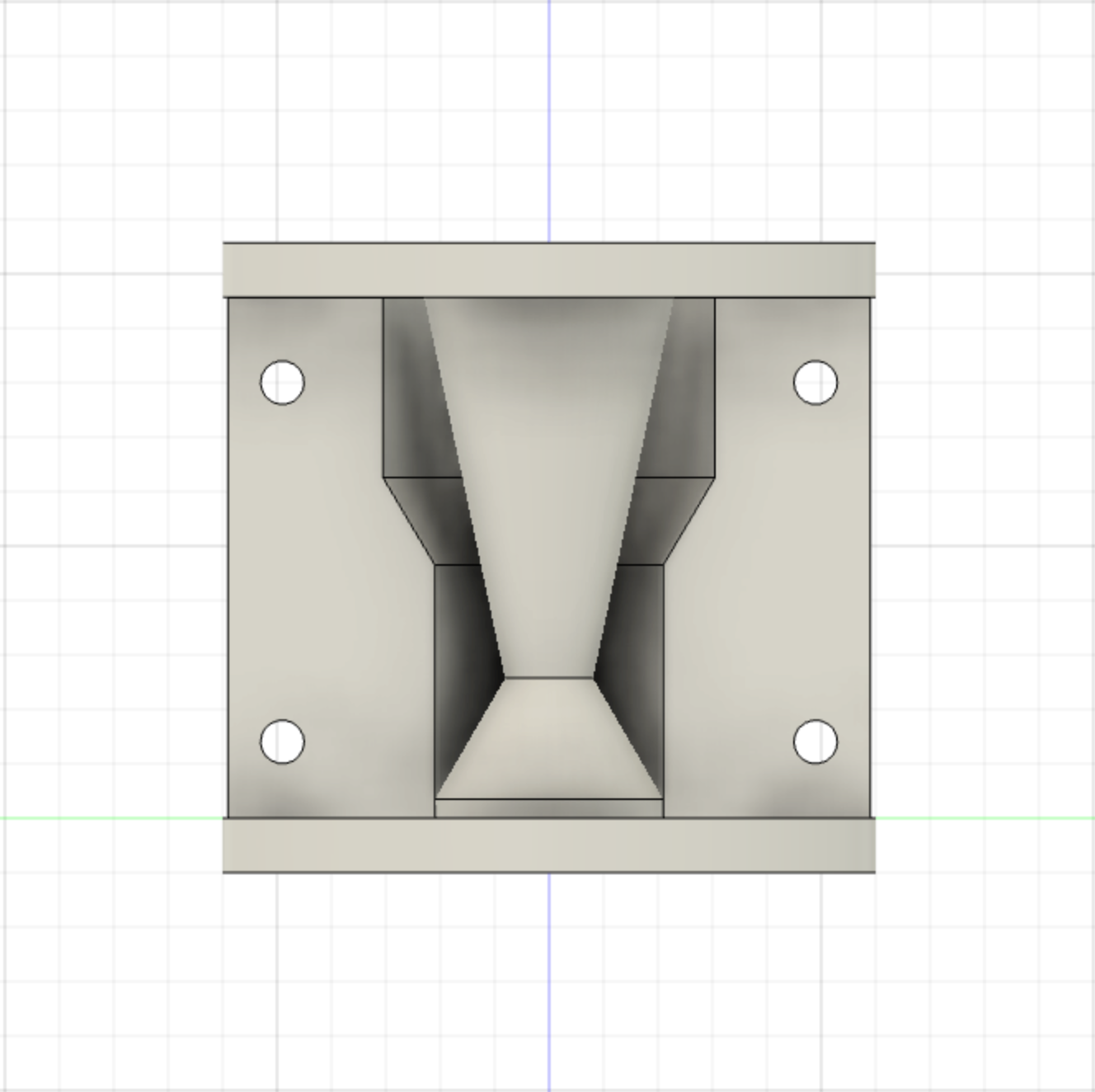

먼저 노즐 몰드를 설계한 후 3D 프린터를 이용해 출력해 주었습니다.
노즐 설계는 Richard Nakka's Experimental Rocketry Web Site를 참고하였습니다.

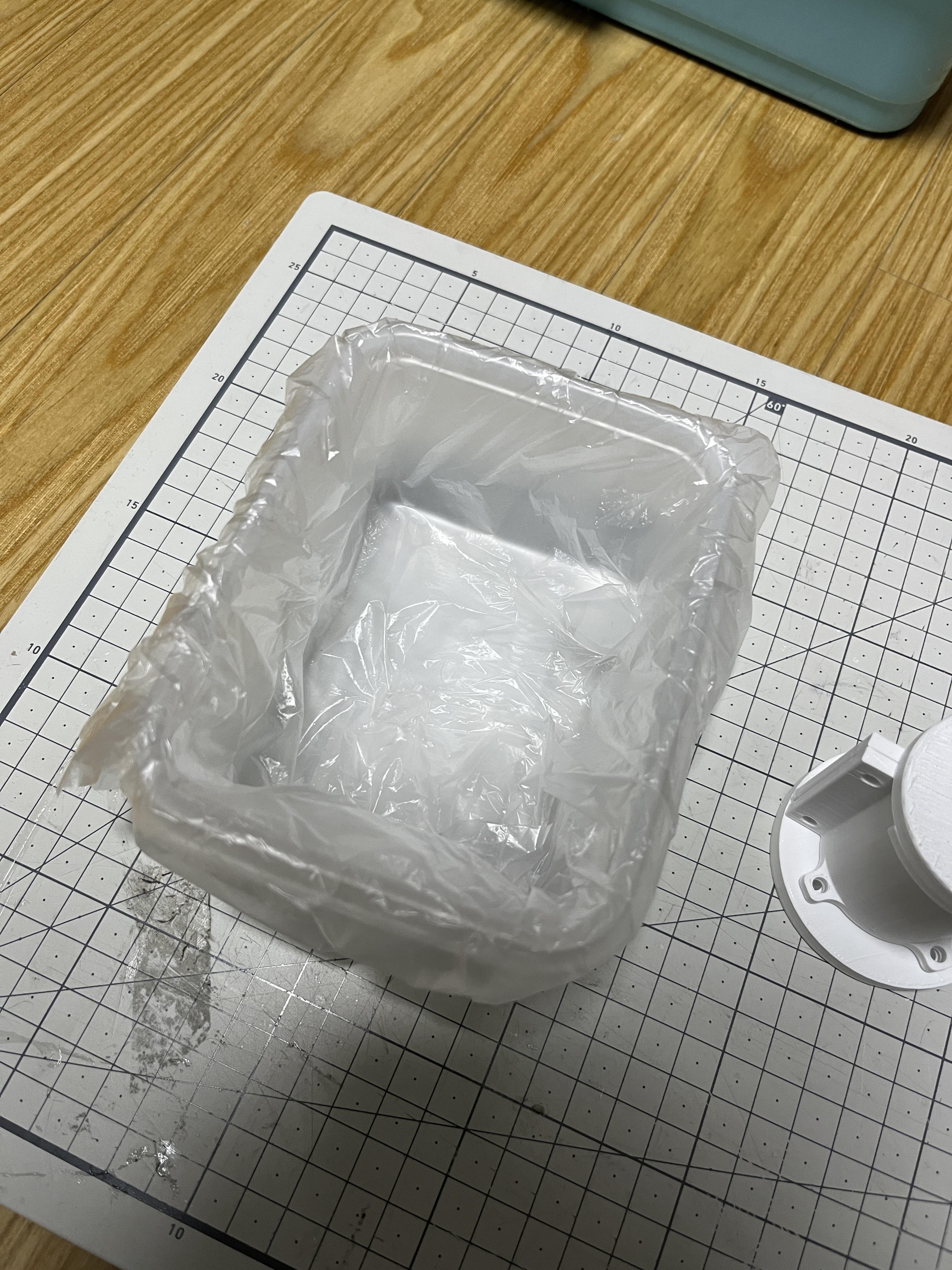

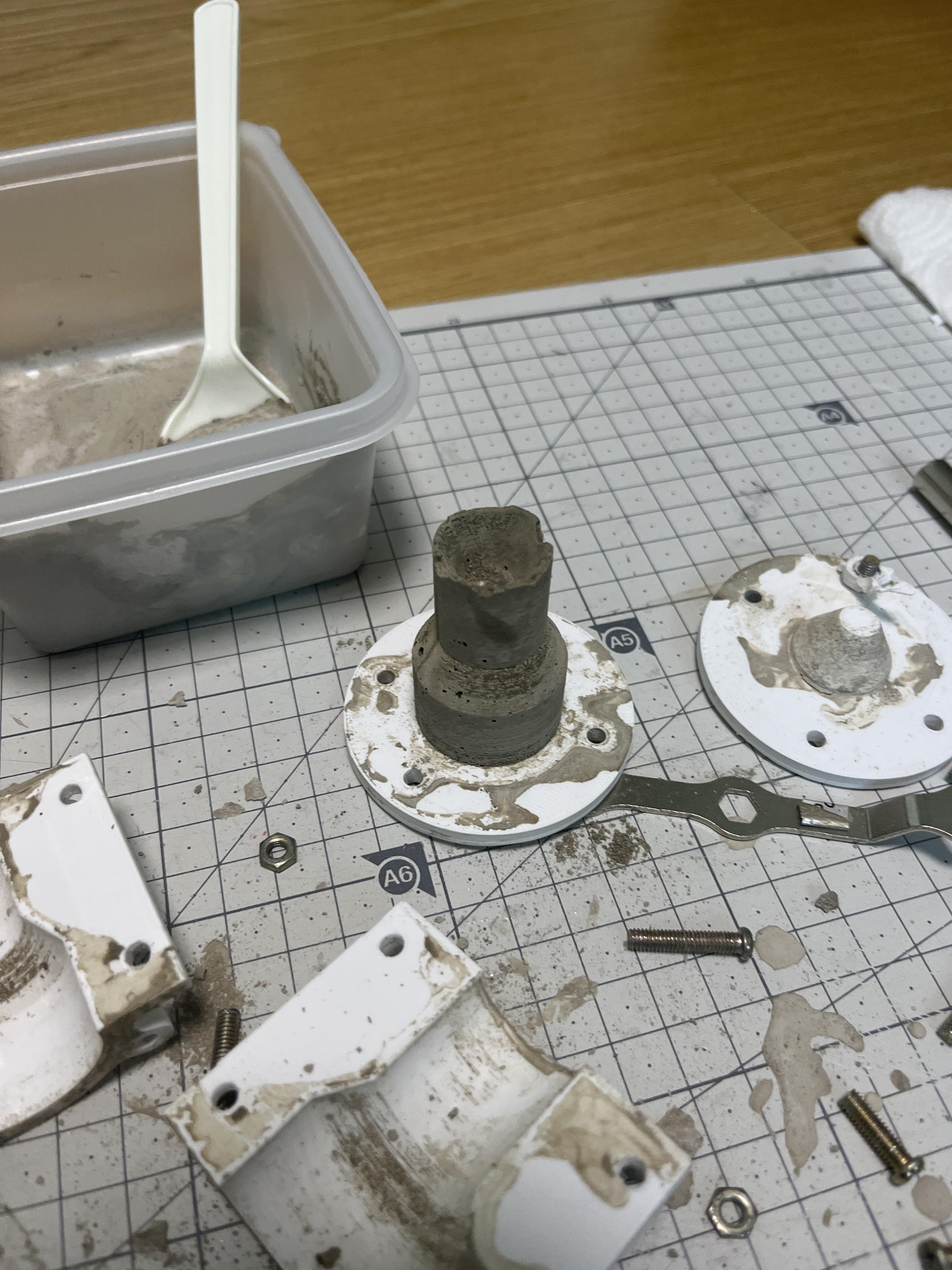

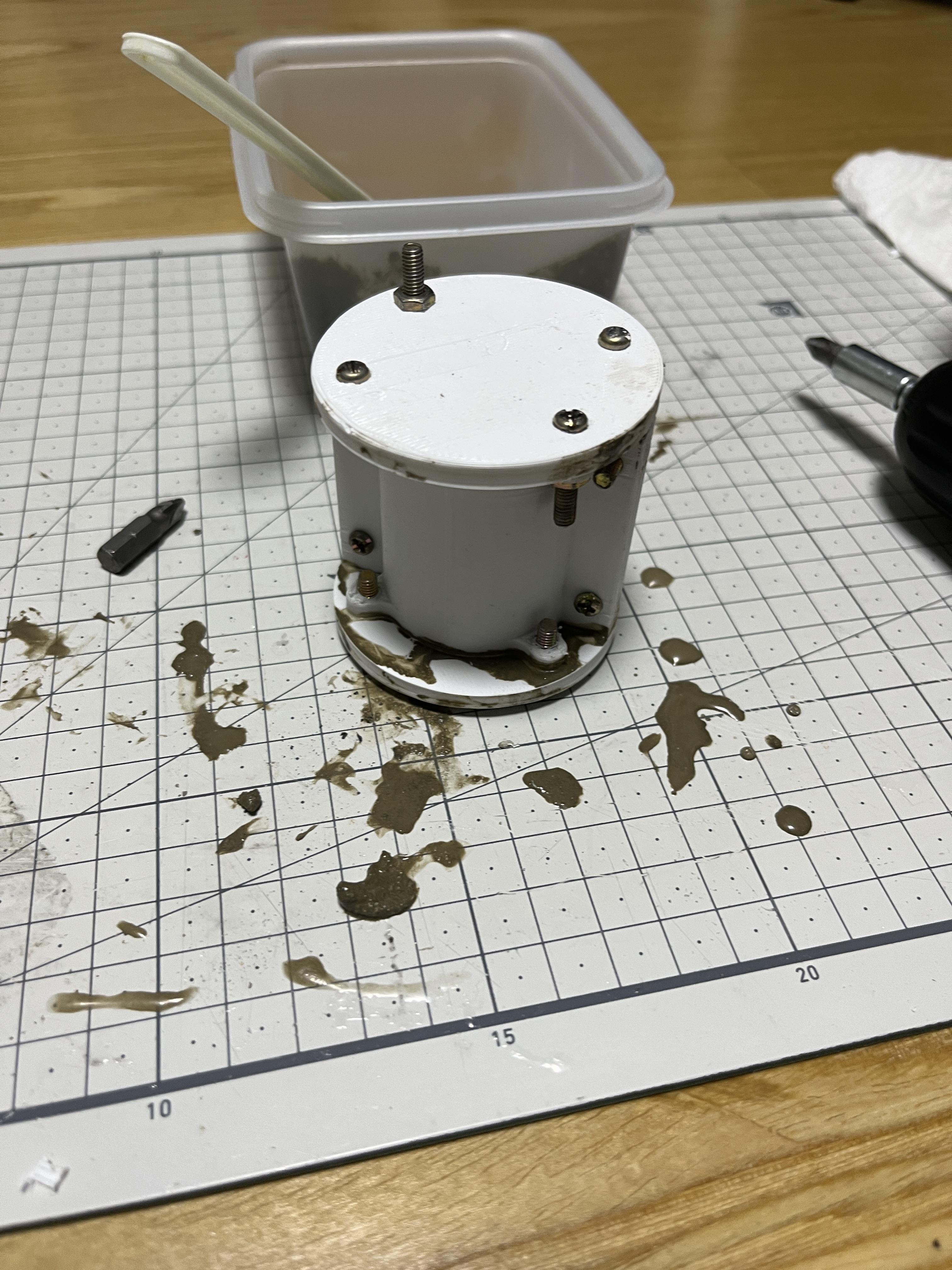

시멘트를 붓고, 충분히 양생 시킨 후 틀을 제거하면 됩니다.
그리고 중요한 건 몰드에 기름칠을 충분히 해주셔야 합니다. 안 그러면 안 빠집니다.

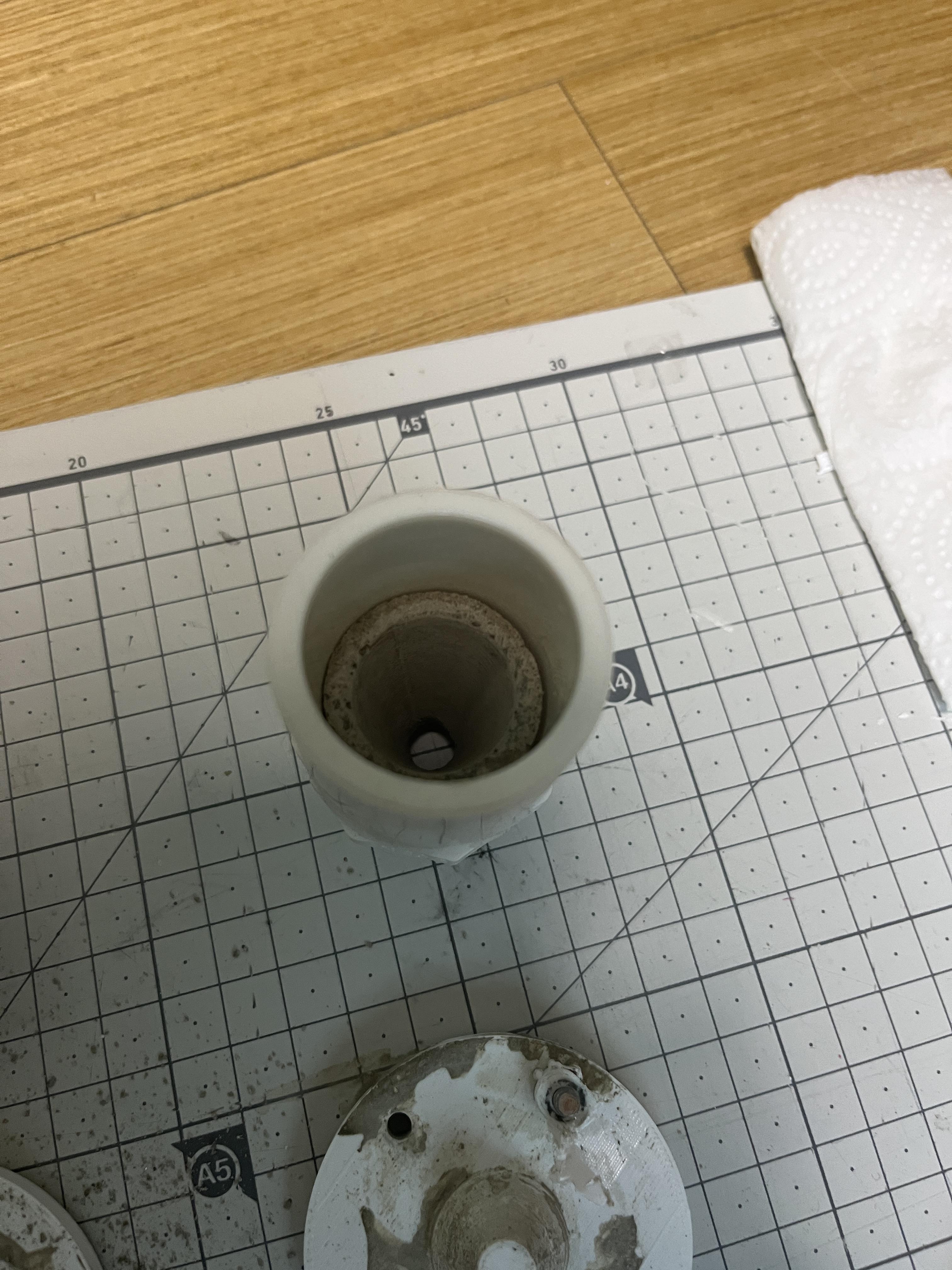

이렇게 노즐 자체는 완성이 되었습니다.
그러나 이런 식으로 노즐을 따로 제작하여 끼워 놓을 경우에는 노즐이 파이프에 전혀 고정되어 있지 않기 때문에,
약간의 압력만 가해도 노즐이 파이프로부터 분리될 수 있습니다.

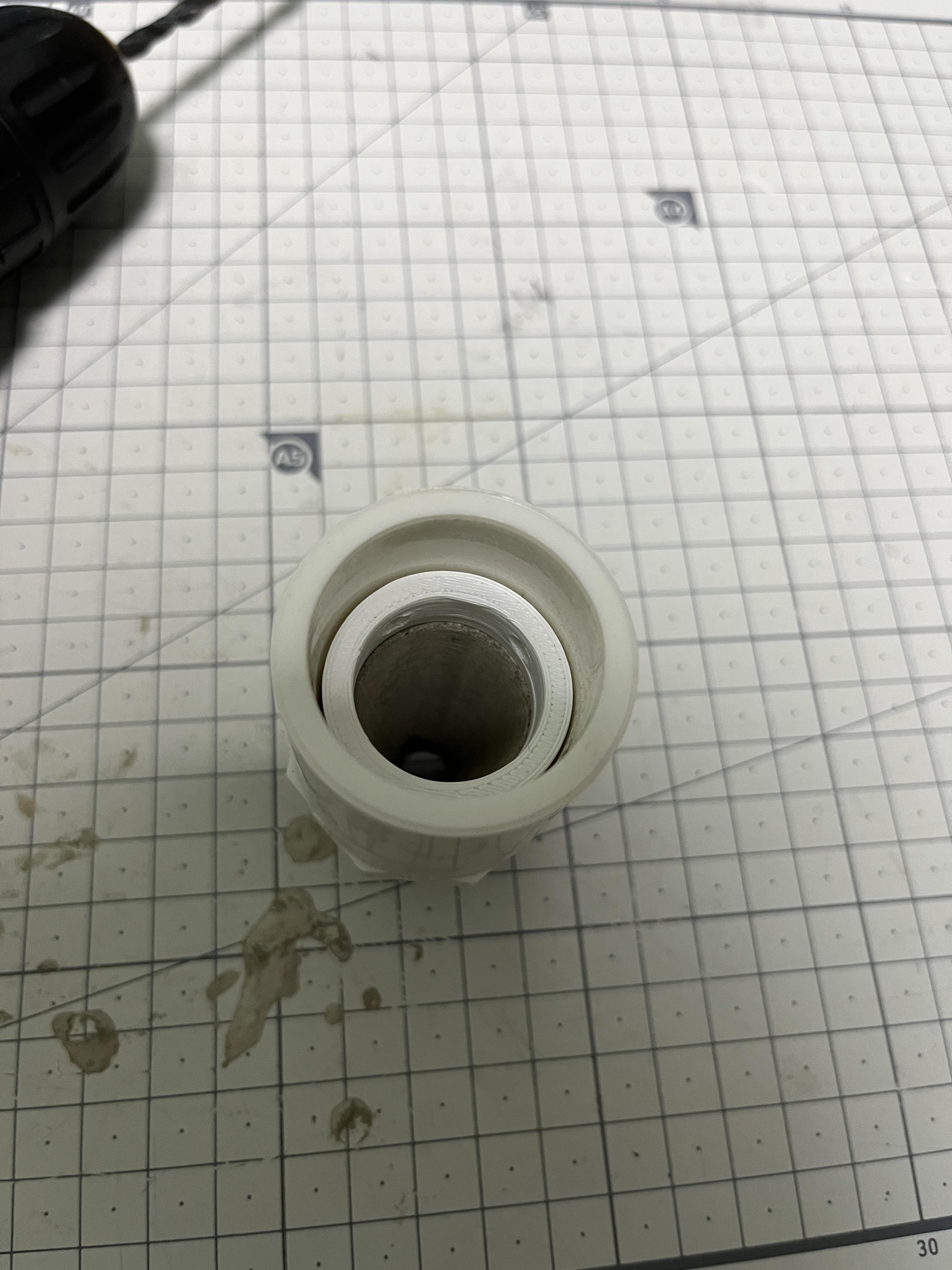

이를 방지하기 위해 아래 사진과 같이 리테이닝 링이라고 불리는 고정장치가 필요합니다.
3D 프린터로 부품을 출력해 준 뒤

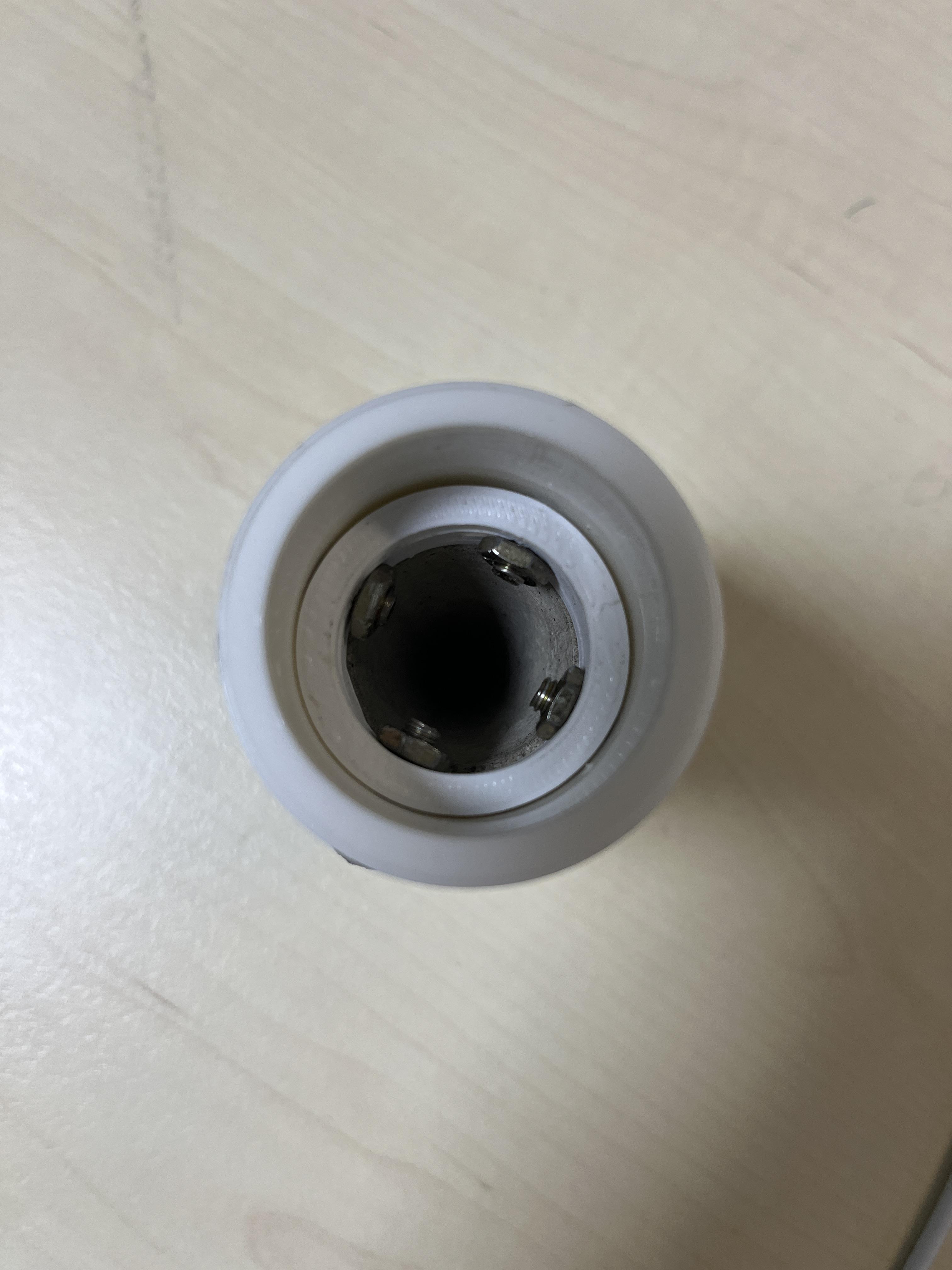

드릴로 구멍을 뚫어 나사로 고정해 주었습니다.
다음 글에서는 일단 점화장치를 만들어야 할 것 같습니다.
감사합니다.
